產品路徑：產品總匯 - - 穩壓電源系列

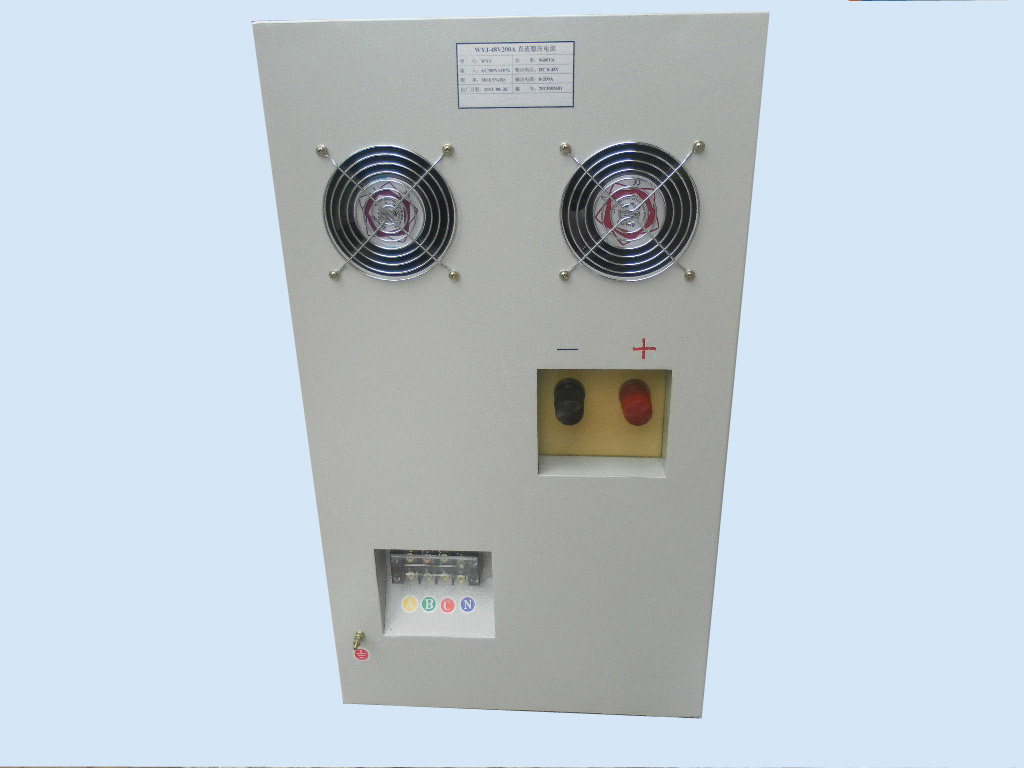

大功率可調穩流穩壓電源
返回
標準規格說明
直流穩壓電源（ DC POWER SUPPLY ）是一種電壓與電流連續線性可調，穩壓與穩流自動切換的高精度直流可調穩壓穩流電源。　
　　 可調直流穩壓穩流電源由變壓器降壓，整流濾波，基準電源電路，基準電壓電路，穩壓、穩流比較放大電路，調整電路及穩流
取樣電路等構成。當輸出電壓由于電源電壓或負載電流變化而引起波動時，波動的電壓信號經穩壓取樣電路與基準電壓相比較，誤差信號經比較放大器放大后，經放大電路控制調整管，使輸出電壓穩定為設定值。
　　　直流穩壓電源原理原理方框圖
　　　直流電源的輸出電壓從 0 伏 - 額定值線性連續可調，輸出電流任意設定。該直流電源具備 2 種工作狀態： 1 ，穩壓狀態，當輸出電流在設定電流苑圍內變動時，電路工作在穩壓狀態。電源工作在穩壓狀態時，穩流部分即為保護電路；當輸出電流超過設定值時或輸出端短路時，電路失去穩壓作用，自動轉到穩流狀態。若負載電流減小到設定值或是開路時，電路又自動轉到穩壓狀態。工作在穩流狀態時，穩壓部分又起到限壓作用，兩者是相互保護，確保負載用電安全。
　　　 該線性直流電源分為單路輸出和雙路輸出兩大系列。
　　　 直流電源面板有 2 只數位電壓、電流表分別指示輸出電壓及電流值。
直流電源適用場合：
　　 本直流電源具有體積小、性能好、功率大、高穩定、低雜訊，廣泛用于工礦企業、院校、研究所、車間、實驗室和自動化設備上使用。

WYJ單路直流電源-直流可調穩壓穩流電源

技術參數
輸入電壓
　　　　　單相220V±10%或者三相380V±10%
輸入頻率
　　　　　50Hz±2%
輸出電壓
　　　　　連續可調 DC：0-15/0-30/0-60V/0-120V/150V/0-200v/0-250V/0-300V/0-500V/0-600v/0-1000v 等 可供選擇
輸出電流
　　　　　連續可調（DC：0-1A/2A/3A/5A/10A/15A/20A/30A/50A--5000A 等）可供選擇
保　　護
　　　　　過壓和電流限流保護及短路保護
電源效應
　　　　　CV≤1×0.0001+0.5mV CC≤2×0.001+1mA (5A以下） CV≤2×0.0001+3mV CC≤5×0.001+3mA(20A以下）
負載效應
　　　　　 CV≤1×0.0001+2mV CC≤2×0.001+3mA (5A以下） CV≤2×0.0001+10mV CC≤5×0.001+10mA(20A以下）
紋波和噪聲
　　　　　 CV≤1mVrms CC ≤5mArms (5A以下）CV≤3mVrms CC ≤10mArms (20A以下）
　　　　　 （不同電壓電流值的直流電源相應參數不同，請以本公司確認的書面資料 為準。）
環境溫度
　　　　　0℃～+40℃
相對濕度
　　　　　20～85%
