產品路徑：產品總匯 - 變壓器系列 - QC83型變壓器系列

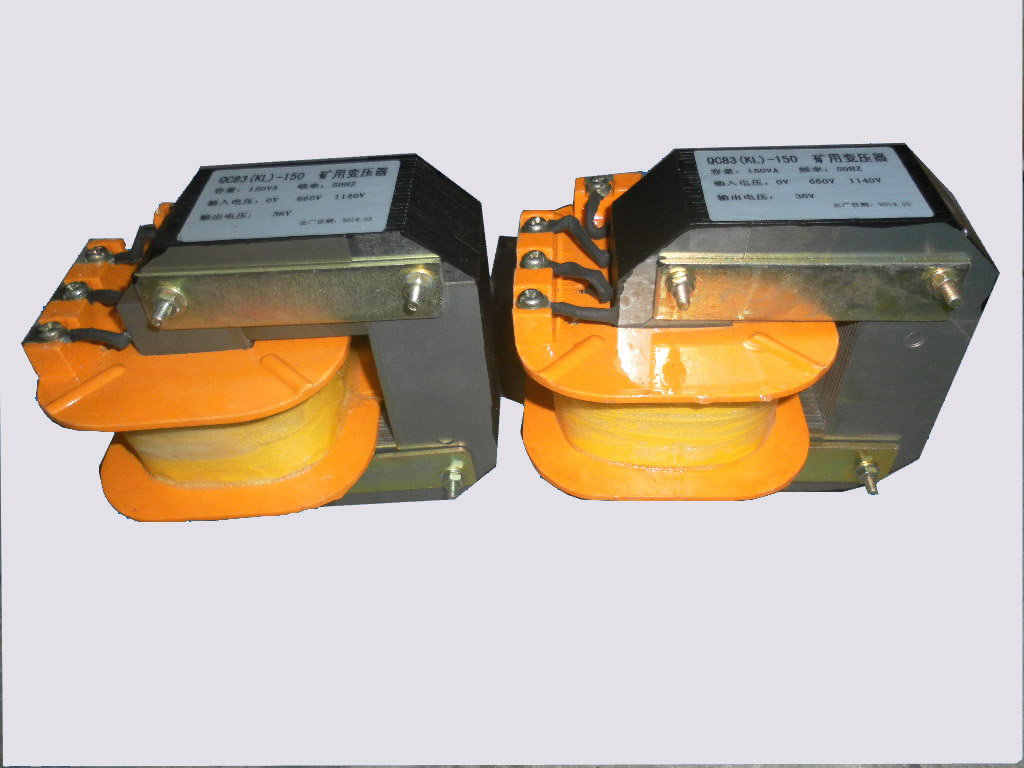

QC83變壓器
返回
標準規格說明


礦用隔爆型變壓器  礦用變壓器
型號:QC83-120  QC83-60  QC815-60  QC815-60
   用于礦井中有爆炸危險的場所。這種變壓器多制成干式，主要結構特點是箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。 礦用干式變壓器的容量通常有4千伏安和2.5千伏安兩種，專為電鉆、照明、信號等設備供電。它的進出線是電纜通過出線套引出的。原邊的電壓有380伏、 660伏兩種；副邊電壓一般為133伏。 容量在 100千伏安以上的隔爆型變壓器常與隔爆型開關箱組合成隔爆型成套移動變電所。其輸出電壓有400伏，690伏和1200伏,以滿足礦井用電設備的需要。 為了適應坑道運輸，要求變壓器結構高度要低。這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。100千伏安及以上者通常為H級絕緣。 用 于礦井中有煤塵和沼氣而無爆炸危險的場所，供電力拖動和照明用電。這種變壓器為油浸式。其內部結構和工作原理與普通油浸式電力變壓器相同。主要區別在于外 殼和進出線裝置。 礦用一般型變壓器結構堅固，外型低矮。變壓器上部沒有儲油柜，油箱內油面上留有適當空間，以防箱蓋上通氣孔阻塞時油箱內產生過大的壓力。油箱的機械強度能 承受0.1 兆帕的壓力而不發生永久性變形。礦用變壓器的高、低壓進出線都采用電纜接線盒，盒中灌注絕緣膠。 礦用一般型變壓器的容量有 50、100、180、320千伏安等幾種。在變壓器原邊設有無勵磁調壓,調壓范圍為±5％;副邊線圈引出6個端子,可以Y/△接,得到690/400伏 或1200/690伏。
一、適用范圍
QBZ 系列礦用隔爆型真空電磁起動器，適用于含有甲烷混合氣體，具有爆炸危險煤礦井下。在交流50Hz，電壓至1140V以下額定電流至400A供電系統 中。主要用于就地或遠距離控制礦用三相鼠籠型異步電動機之用，并可在被控電動機停止換向，適用于不頻繁操作重負荷煤礦機械設備中。



二、主要功能
該起動器保護器具有漏電閉鎖、欠壓、過壓、三相不平衡、過載、短路等多種保護功能。
以上是KL-200（QC83）礦用變壓器的詳細信息，如果您對KL-200（QC83）礦用變壓器的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取KL-200（QC83）礦用變壓器的最新信息
簡介：QC礦用變壓器適用于交流50Hz，電壓等級為1140V及以下，容量為500VA及以下，它廣泛用于礦用隔爆型磁力霞器中的控制線路局部照明及信號設備的電源之用。
